Hypertherm Powermax105 SYNC Plazma Sistemi
Powermax 105 SYNC®, oluk açma ve 25 mm’ye kadar önerilen kesme işlemi için sistem çalışmasını önemli ölçüde basitleştiren yeni nesil, profesyonel ölçekte bir hava plazma kesicidir. Gelişmiş RFID özellikli SmartSYNC® torçlar aracılığıyla otomatik sistem işlem ayarı becerisini ve takip edilebilir kullanım verileri sunan devrim niteliğinde bir tek parçalı kartuş sarf malzemelerini içerir. Powermax1055 SYNC çalışamama sürelerini kısaltarak, optimize kesim kalitesi ve kolay sarf malzemesi stok yönetimi sunarak verimliliği maksimum düzeye çıkartır.

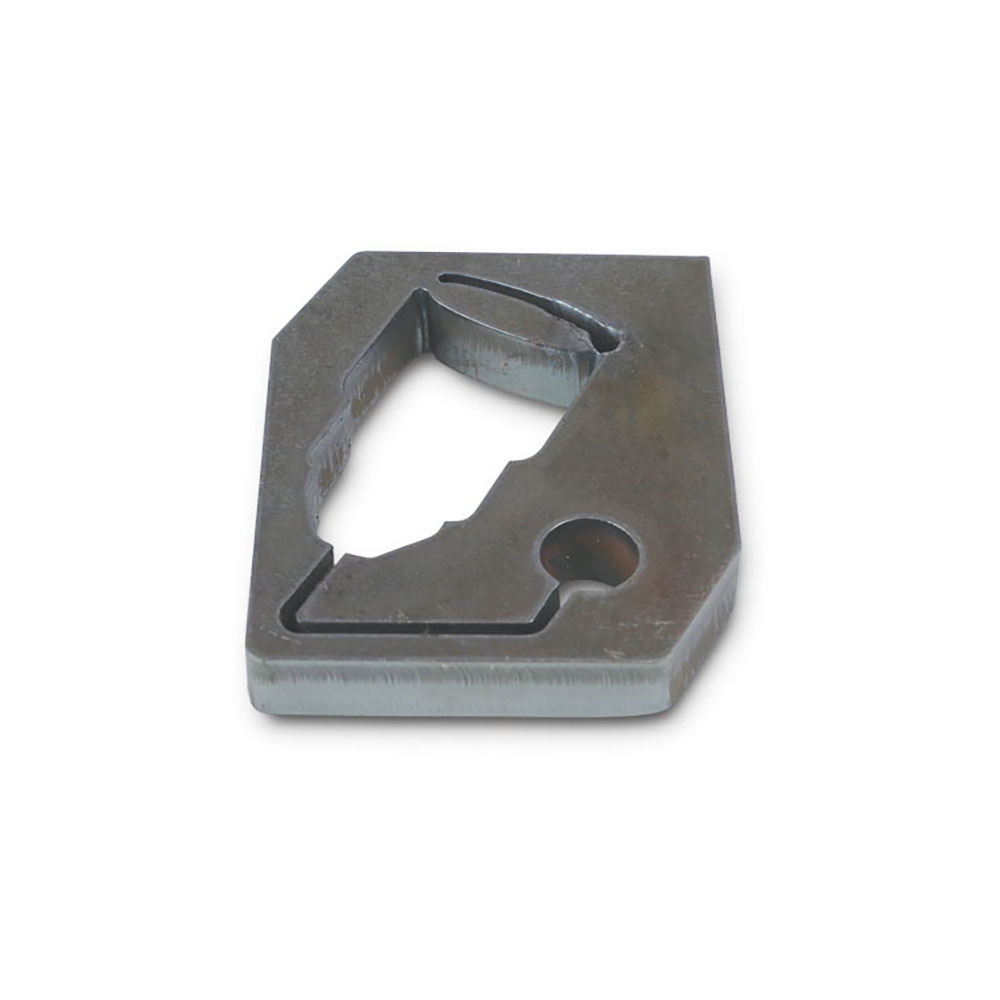

Powermax SYNC mekanize kesim FineCut kartuşla 1/8 inç
Powermax105 SYNC mekanize kesim 5/8 inç siyah sac
Powermax105 SYNC manuel kesim 1-1/4 inç siyah sac
Uygulamalar
Sürükleyerek kesme
Torcu doğrudan çalışma parçası üzerinde sürüklemek için
Uzak noktaları kesme
Kapalı alanlarda kesim yaparken daha iyi görüş ve erişim için
Uzak noktalara oluk açma
Kapalı alanlarda oluk açarken daha iyi görüş ve erişim için
İnce detay kesimi
Asgari düzeyde çapak ve ısıdan etkilenen bölge ile dar kerf genişliği için
Yan kesme
45 derece ile taban malzemeye yakından kesmek için
Maks kontrol oluk açma
Hassas metal kaldırma, sığ oluk profilleri ve hafif metal yıkama için
Maks kaldırmayla oluk açma
Agresif metal kaldırma, derin oluk profilleri ve ekstrem metal yıkama için
Mekanize kesim
Taşınabilir otomasyon ve sehpa kesimi için
Avantajları
Kullanımı kolay
- Parçaların karışmalarını önlemek için lazer ile okunaklı şekilde işaretlenmiş ve renk ile kodlanmış kartuşların işleme göre tanımlanması kolaydır.
- RFID özellikli SmartSYNC torçlar ve kartuşlar, doğru amperajı ve işlem modunu otomatik olarak ayarlayarak kurulum hatalarını giderir.
- Ömrünü doldurmuş sarf malzemesinin tespit edilmesi, kartuşun ne zaman değiştirileceğini bilememe belirsizliğini ortadan kaldırır.
- Yeni esnek kablomuz sayesinde manuel torçlar kullanırken operatör daha az yorulur. Kablo, önceki kablo kılıfı malzememizle aynı sağlamlığa sahiptir ve robotik torçlarda da kullanılacaktır.
İşletim maliyetlerini en aza indirin
- Basitleştirilmiş sistem operasyonu, eğitim ve arıza tespiti için harcanan süreyi ve maliyetleri en aza indirir.
- Sarf malzemelerinin değiştirilmesi sırasında çalışamama süresi kısalır ve sarf malzemesi parçalarının zamanından önce atılmasının neden olduğu maliyetler ortadan kalkar.
- Kartuş kullanım verileri, kesme işlemlerini ve sarf malzemesi stok yönetimini iyileştirmek için değerli bilgiler sağlar.
Performansı en üst düzeye çıkartın
- Kolay değiştirilebilen torç stilleri ve farklı kesme ve oluk açma türleri için uygulamaya özel kartuşlarla birbirinden farklı birçok işin üstesinden gelin.
- Optimize edilmiş kartuş sarf malzemesi tasarımı standart sarf malzemelerine kıyasla manuel kesimde iki kata kadar daha uzun kullanım ömrü ve mekanize kurulumlarda kullanım ömrü boyunca daha iyi kalite sunar.
- Zaman kazandıran manuel torç kontrolleri operatörün işlem devam ederken güç kaynağına geri dönmek zorunda kalmadan amperajı ayarlamasına, kartuşları ve uygulamaları değiştirmesine olanak tanır.
Sektörde lider güvenilirlik
- SmartSYNC torçlar dirençli endüstriyel ortamlar için üretilmiştir.
- SpringStart™ teknolojisi tutarlı başlangıcı ve daha güvenilir bir torç performansını garantiler.
- Sektörde lider güvenilirlik, işlememe süresini azaltır.
Kesme kapasitesi
| Kapasite | Kalınlık | Kesim hızı |
|---|---|---|
| Önerilen | 32 mm | 500 mm/dk. |
| 38 mm | 250 mm/dk. | |
| Koparma (manuel kesim) | 50 mm | 125 mm/dk. |
| Delme* | 22 mm |
*Manuel kesim için delme kapasitesi veya programlanabilir torç yükseklik kontrolü ile mekanize kesim.
Maksimum artık kaldırma oluk açma
| Kapasite | Talaş kaldırma hızı | Oluk profili |
|---|---|---|
| Tipik oluk açma | 8,6 kg /saat | 6,6 mm D x 6,0 mm G |
Genel teknik özellikler
| Giriş gerilimleri | 200-600 V, 3-fazlı, 50/60 Hz |
|---|---|
| Kilovat çıkışı | 16,8 kW |
| Giriş akımı | 200/208/240/480/600 V, 16,8 kW’ta 3-fazlı 58/56/49/25/22 A |
| Çıkış akımı | 30-105 A |
| Anma çıkış gerilimi | 160 VDC |
| 104 °F’ta iş döngüsü | 105 A, 240 V, 3-fazlı’da %70 105 A, 480-600 V, 3-fazlı’da %80 94 A, 480-600 V, 3-fazlı’da %100 88 A, 240 V, 3-fazlı’da %100 |
| Açık devre gerilimi (OCV) | 300 VDC |
| Kulplarla birlikte boyutlar | 592 mm D; 274 mm G; 508 mm Y |
| 7,6 m torç ile ağırlık | 45,3 kg |
| Gaz kaynağı | Temiz, kuru, yağsız hava veya azot |
| Optimum giriş gazı basıncı | 7,6-8,3 bar |
| Minimum giriş gazı basıncı | 5,5 bar |
| Önerilen giriş gazı akış oranları | Kesme: 5,9 bar’da 260 l/dk. Oluk açma: 4,8 bar’da 260 l/dk. |
| Giriş güç kablosu uzunluğu | 3 m |
| Güç kaynağı tipi | İnverter-IGBT |
| Motor tahrik gereksinimleri | Tam 105 A çıkış için 30 kW |
| Sertifikasyonlar | Amerika kıtası ve Asya’da (Çin hariç) geçerli: CSA |
| Garanti | Güç kaynaklarının 3 yıllık garantisi ve torçların 1 yıllık garantisi vardır. |

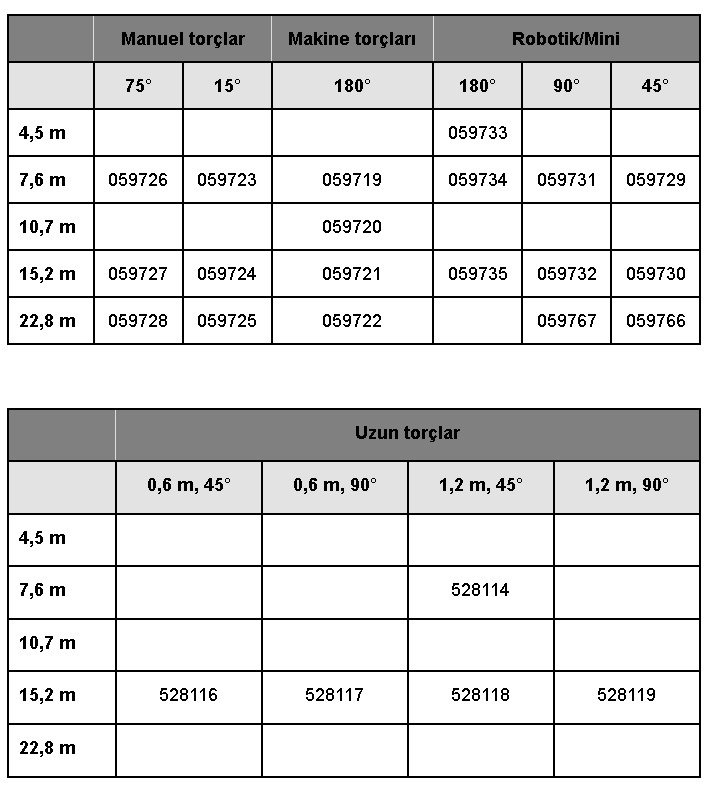

Powermax105 Torçlar ve sarf malzemeleri

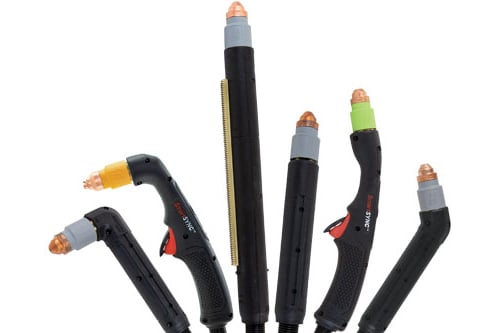

SmartSYNC torçlar

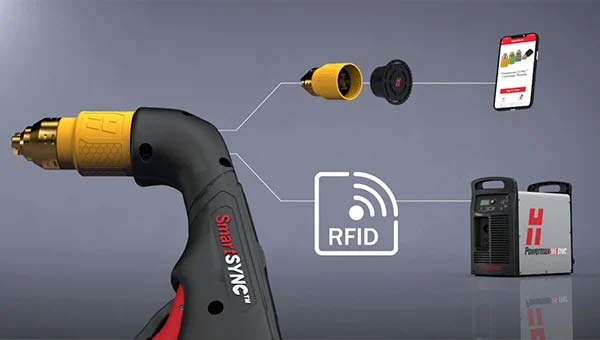

SmartSYNC torçlar, bir Hypertherm kartuşu ile birlikte kullanıldığında, güç kaynağında amperi ve işlemi otomatik olarak ayarlamak için bir Powermax SYNC sistemi ile iletişim kuracak RFID özelliğine sahip olur. Manuel, mekanize ve robotik torç yapılandırmaları mevcuttur.
Hypertherm kartuşlar
Hypertherm kartuş sarf malzemesi platformu, standart hava plazma sarf malzemelerinde devrim niteliğinde bir değişimi temsil eder. Her bir tek parçalı kartuş, plazma ile kesmek veya oluk açmak için gereken parçaları önemli ölçüde basitleştirirken performans garantisi için işleme ve amper değerine göre optimize edilmiştir.
Powermax sistemlerine yönelik Hypertherm kartuşlar, kalite ve güvenilirlik için yüksek standartlarımızı koruyacak şekilde üretilmiştir. Üretim sürecinin bir parçası olarak, doğru montaj ve işlev sağlamak için her kartuşu test ateşine tabi tutarız. Bunun sonucu olarak kartuş ucunda yanık izleri olabilir. Bu normaldir ve bir hasar belirtisi değildir.
